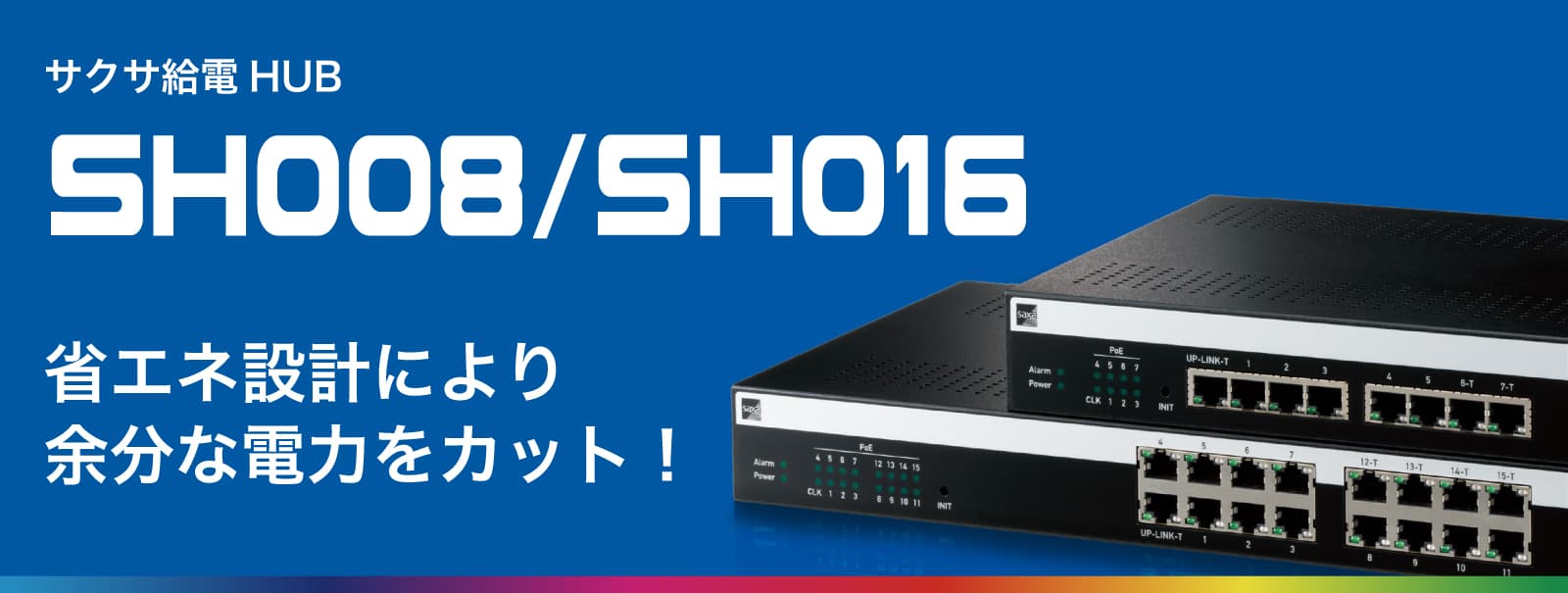

SAXA-SH008R/SH016R



「SH008/016」は、複数のポート毎の優先制御、およびVLAN機能を組み合わせることで環境に合わせた最適なネットワーク構築が可能な給電HUBです。
ネットワークに配慮したループ検知・閉塞機能も有し、ご利用の規模に合わせて、
8ポート/16ポートの2タイプから選択が可能です。



主な特徴

mdm-web-14
■省エネ機能
給電する必要がないポートへの電源供給をカットします。
ポートごとの使用状況を自動で検出します。




mdm-web-14
■優先制御機能
環境に合わせて、細やかな優先設定ができます。
ポートプライオリティ、CoSプライオリティ、DSCPプライオリティに応じ、
ポート毎でそれぞれ4段階の優先設定が可能です。



mdm-web-14
■ループ検知機能
ループ防止機能でネットワークダウンを未然に防ぎます。
配線ループをポート毎にチェックし、ループを検知すると対象ポートを
自動的に閉塞します。



mdm-web-14
■ファンレス静音設計
騒音が気にならず、オフィスでのご利用に最適です。
ファンを使用しない自然冷却方式です。




mdm-web-14
■VLAN機能
不正アクセス防止やネットワークトラフィックを軽減することが可能です。
ポート単位、タグVLAN単位でLANを仮想的に分割できます。




5つのポイントにより最適な環境への設置をお選びいただけます。
1.各ポートの使用状態を検出し、未使用ポートの余分な電力をカットすることで、
  電力消費を軽減できます。

2.ポートプライオリティ、CoSプライオリティ、DSCPプライオリティに応じ、
  ポート毎で4段階にパケット送信の優先設定を行うことができます。

3.ポート毎に配線ループ状態をチェックし、配線ループを検知すると対象ポートを自動的に
  閉塞状態にし、他ポートへの影響を抑制します。
  なお、配線ループ状態による閉塞状態からの復旧については、配線ループ状態が解消された
  時点で自動的に閉塞状態を解除します。

4.静音性に優れており、静かなオフィスでもご利用いただけます。
 (様々な環境へ設置できるファンレス設計)

5.ポートVLAN、タグVLANを利用し、LANを仮想的に分割して、不正アクセスを防止
  したり、ネットワークトラフィックを軽減することが可能です。




仕様

仕様
型番(JANコード)
SAXA-SH008R(4582353588894)

SAXA-SH016R(4582353588900)
LANインターフェース
機能 8ポートスイッチングハブ
10BASE-T/100BASE-TX/1000BASE-T、Auto-MDI/MDIX、Auto-Negotiation
16ポートスイッチングハブ
10BASE-T/100BASE-TX/1000BASE-T、Auto-MDI/MDIX、Auto-Negotiation
ポート内訳 PoEポート:7ポート、UP-Link ポート:1ポート
10/100/1000BASE-T 対応ポート:Up-Link、Port6~7※1
10/100BASE-TX 対応ポート:Port1~5
PoEポート:15ポート、UP-Link ポート:1ポート
10/100/1000BASE-T 対応ポート:Up-Link、Port12~15※1
10/100BASE-TX 対応ポート:Port1~11
スイッチング方式 Store&Forward
スイッチングファブリック 7bps
フォワーディングレート 5.2Mbps 9.0Mbps
バッファサイズ 512kByte
最大伝送距離 100m
接続コネクタ RJ45(8ピンモジュラージャック)
MACアドレスエントリーテーブル 8192(自動学習方式:IVL)
フロー制御 全二重:IEEE802.3x、半二重:バックプレッシャー
透過機能 EAP/BPDU 透過
優先制御 DSCP(QoS):IEEE802.3p
その他 ループ探知
Power of Ethernet
機能 IEEE802.3af 準拠 Pinout:AlternativeB
出力 ポート毎:Max15.4W、全ポート:Max70W ポート毎:Max15.4W、全ポート:Max100W
本体
寸法 約215mm(幅)×約200mm(奥行き)×約44mm(高さ) 約327mm(幅)×約200mm(奥行き)×約44mm(高さ)
重量 約1.5kg 約2.2kg
電源 AC100V±10V、50/60Hz(本体内蔵電源)
消費電力 Max95W Max140W
使用環境 国内、一般家庭、一般事務
動作温湿度 5℃~35℃、45%~80%(結露なきこと)
保存温湿度 -30℃~60℃、0%~85%(結露なきこと)
冷却条件 自然冷却(ファンレス)
設定方法 WEB設定インターフェース
取得認証 VCCIクラスA
設置方法
付属品 平置き(ゴム足)、吸着(マグネット)、壁掛け(壁掛け用品) 平置き(ゴム足)
オプション(別売り) 壁付け(マグネット)、壁掛け(壁掛け用品)、ラック固定(ラック固定用品) 壁付け(マグネット)※2、壁掛け(壁掛け用品)、ラック固定(ラック固定用品)
省エネ法表示事項
エネルギー消費効率 C区分 2.8W/(Gbit/s) C区分 2.3W/(Gbit/s)
最大実効伝送速度 3.5Gbit/s 6.1Gbit/s
測定時ポート速度とポート数 100Mbit/s 5ポート、1Gbit/s 3ポート 100Mbit/s 11ポート、1Gbit/s 5ポート
※1 UP-LINKポートはクロック入力設定をUP-LINKと設定した場合、1000BASE-T未対応です。
※2 SH016に壁付け用マグネットは付属しておりません。別売りのSH00A-壁付け用マグネットをお買い求めください。壁付け用マグネットはSH008では1枚、SH016では2枚使用します。
