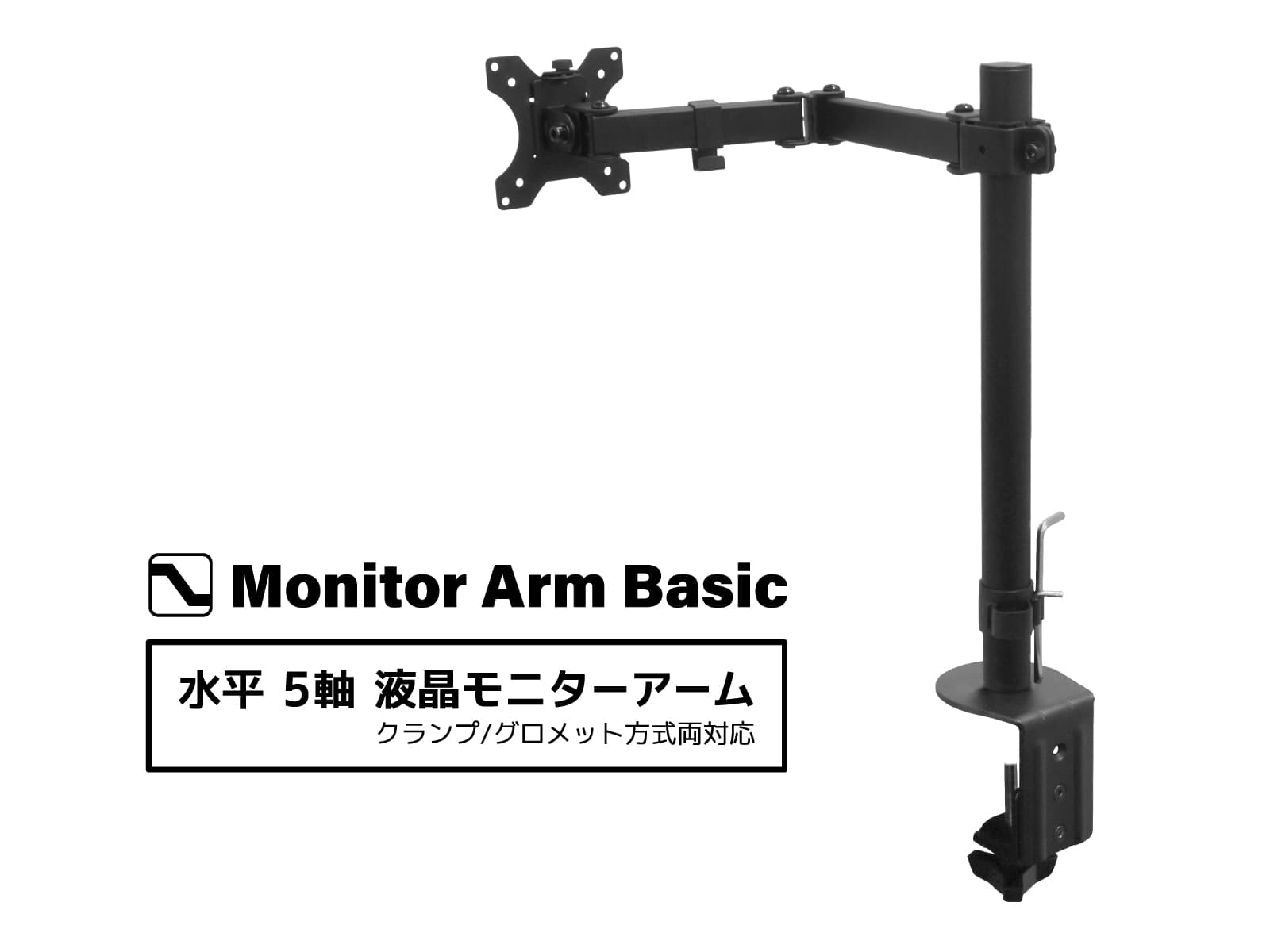

販売終了:水平 5軸 液晶モニターアーム AS-MABH01

販売終了:水平 5軸 液晶モニターアーム AS-MABH01

5軸タイプで、前後左右の水平方向に細かい位置の調節が可能 ※販路限定品
ARCHISS Monitor Arm Basic「水平 5軸 液晶モニターアーム」は、5軸タイプで前後・左右の細かい移動に対応し、上下方向はアームの固定位置で調節が可能です。また、モニターのチルト・パン・ローテーションに対応しているので、あらゆる角度にモニターを調節できます。また、クランプ方式・グロメット方式の両方に対応しているため、様々なデスクに取り付けることが可能です。

特徴・機能

※曲面モニタ等、VESAの取り付け面が平らではないモニタは使用できないことがあります。ご購入前に取り付け面をお確かめください。

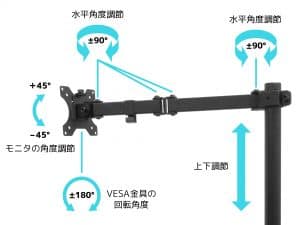

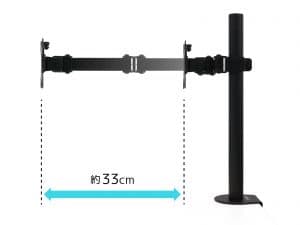

5軸タイプで細かい位置調節に対応

5軸タイプで、前後左右の水平方向に細かい移動ができます。モニターの高さや角度を変えることで、目線が上がって背筋が伸び、肩こり解消にも貢献します。

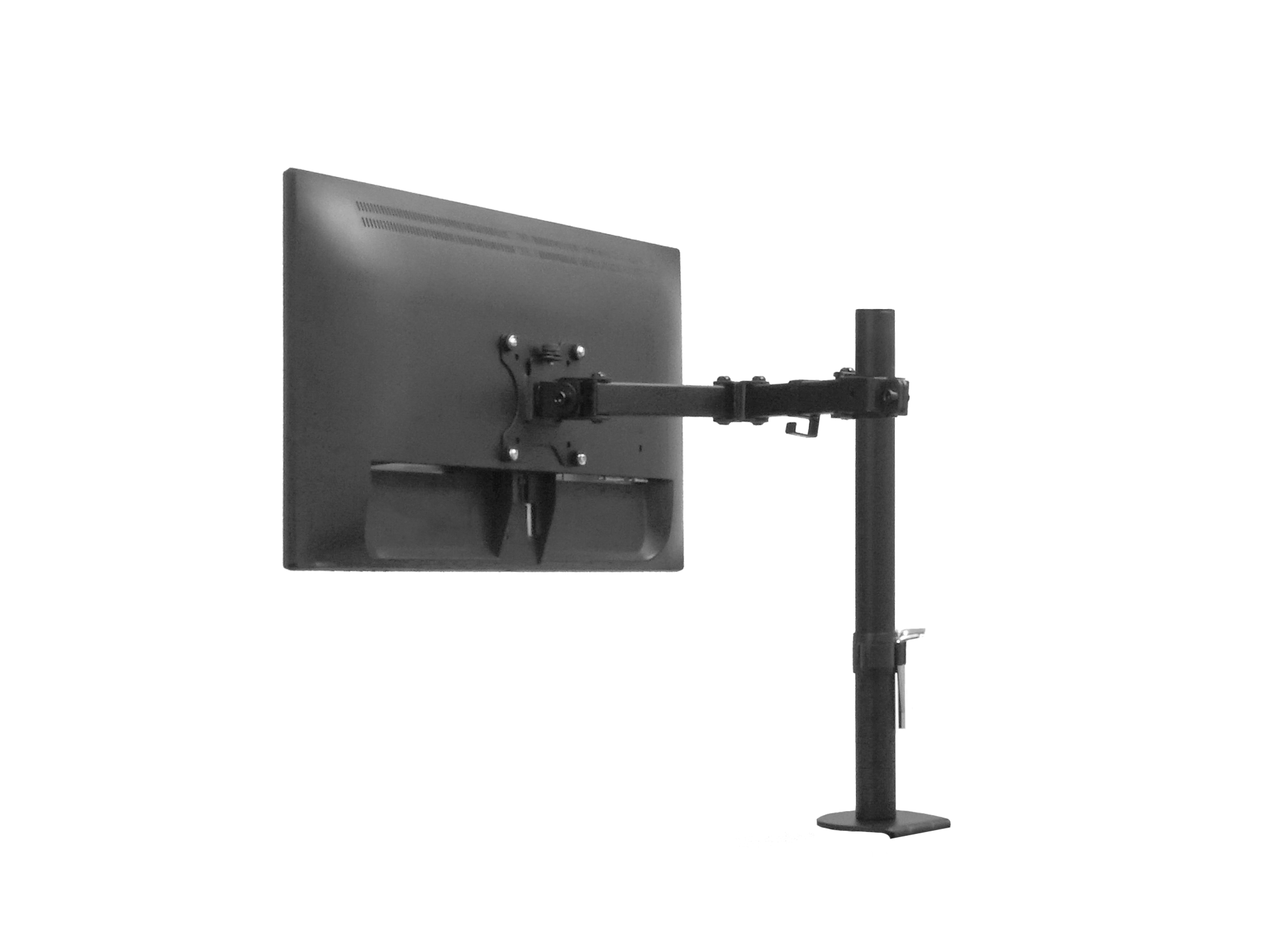

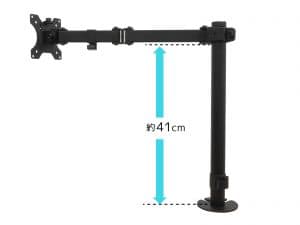

アームを支柱で固定するので、高さ調節が可能

アーム部分を支柱に固定するタイプなので、スライドさせることで高さ調節が可能です。また、モニターを使用しない時は水平方向に折りたたんで、デスクの作業領域を確保できます。
※モニターの大きさによって調整の範囲は異なります。

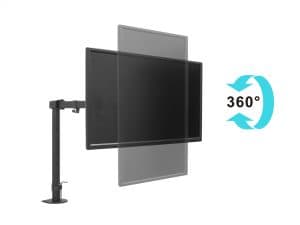

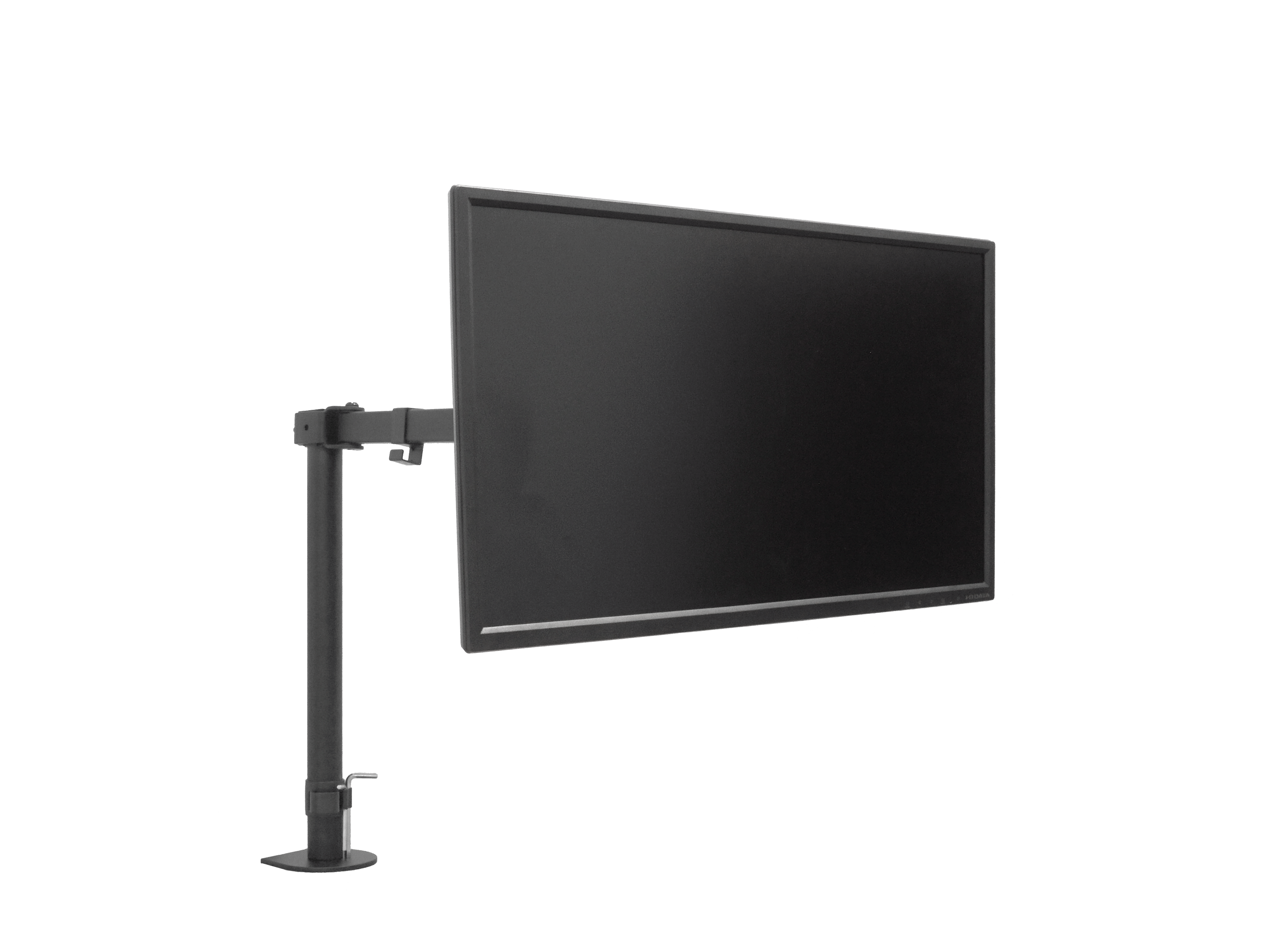

モニターを縦方向や角度をつけて使用

取付けたモニターを360°回転できるので、縦方向など、好きな位置にして使用できます。また、左右パン方向に180°、上下チルト方向に45°までの角度をつけられるので、モニターを様々な角度に調節できます。

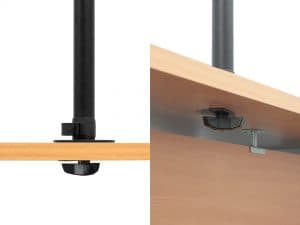

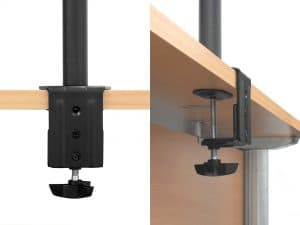

クランプ・グロメットの2つの固定方式に対応

しっかりと挟み込むクランプ方式と、穴を利用してしっかりと挟むグロメット方式の、2つの固定方式に対応しています。様々なタイプのデスクに取り付けが可能です。

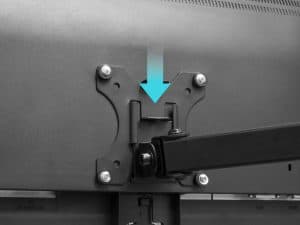

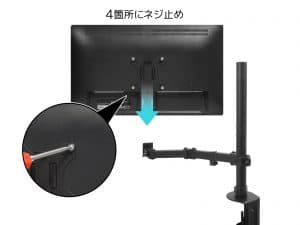

モニターの着脱が簡単なセパレート仕様

モニターとアームの接続部分がセパレートできる構造なので、モニターを簡単に着脱できます。

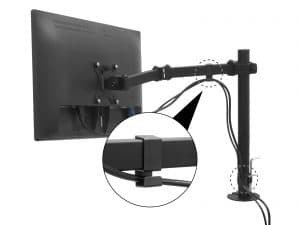

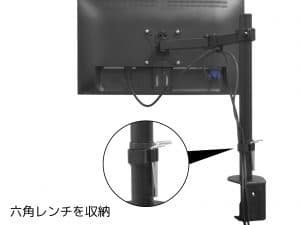

ケーブルの取り回しに便利なケーブルガイド

アームを動かす時にケーブルが絡むと、気軽にアームを動かせません。そのため、ケーブルが絡まないようケーブルガイドが付いています。ケーブルガイドにケーブルを通すことで、アームとケーブルが合わせて動き、モニターの取り回しに便利です。また、アームの位置や動作の調節を行うための、工具を収納するためのホルダーも付いています。

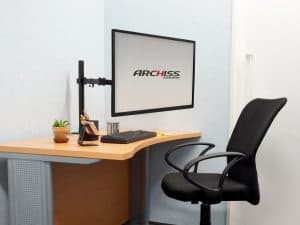

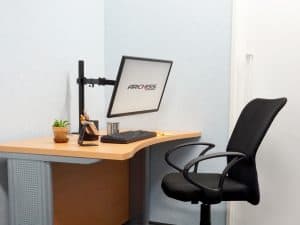

デスクを広く

対応のモニターサイズは最大32インチ。モニターをデスクに置くと、脚の部分にかなりのスペースを取られています。モニターアームを使って、モニターの脚部分のデスクスペースを有効活用。デスクでの作業や、掃除が簡単にできます。

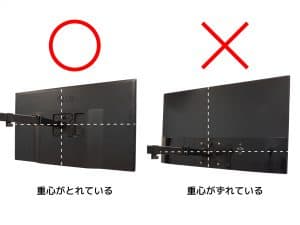

取り付けるモニターに関する注意事項

本製品に取り付けるモニターに関して、VESA穴の位置がモニターの中央、または、バランスが取れている位置にあるモニターを取り付けてください。右図のように、ある方向に重量が偏ったモニターを取り付けた場合、使用時に重量が重い方に傾く可能性があります。
※右図のように下部に重量が偏ったモニターの場合、通常使用時は問題ありませんが縦ローテーション使用時に重い方に傾く可能性があります。

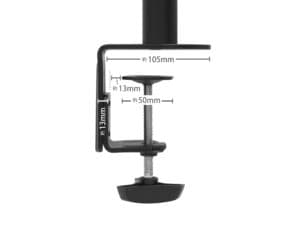

クランプの各部詳細サイズ

クランプ方式で取り付けをお考えの際、デスクに十分なスペースがあるかご確認ください。

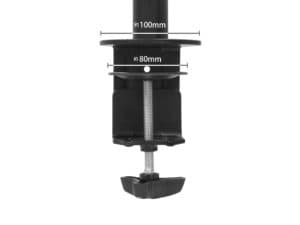

グロメット方式を利用する前に

クランプ方式(出荷時)からグロメット方式に変更する場合はクランプの上からプラスドライバーを入れてストッパーのネジを外してください。
※軸径:6mm以内、軸長:100mm程度のプラスドライバーをご使用ください。

VESA金具の詳細サイズ

VESA金具の詳細サイズ。

仕様

ブランド ARCHISS(アーキス)
商品名 Monitor Arm Basic 水平 5軸 液晶モニターアーム
型番(JAN) AS-MABH01(4582353586203)※販路限定型番
対応規格 VESA 75x75mm / 100x100mm ※1
対応モニターサイズ 17〜32インチ対応
耐荷重 8kgまで
取付方式 クランプ方式 / グロメット方式
取付可能天板 クランプ:20〜85mm / グロメット:20〜40mm
取付必須スペース 幅:105mm / 奥行:110mm
可動範囲 回転:360°(+180° / -180°)、パン(左右):180°(+90° / -90°)、チルト(上下):90°(+45° / -45°)
本体サイズ 約500x110x650mm(WxDxH)
重量 約3.2kg
素材 スチール / ABS
製品内容 アーム、ポール、クランプ、グロメット金具A、グロメット金具B、VESA金具(75x75mm/100x100mm)、六角レンチ(4mm/5mm/6mm)、 ポール固定ネジx3個、滑り止めシールx5個、VESA金具固定用ネジ、ケーブルガイド、 M4x12mmネジx4個、M4x16mmネジx4個、M5x12mmネジx4個、M5x16mmネジx4個、ワッシャー(小)x4個、ワッシャー(大)x4個、 取扱説明書 兼 保証書
製造国 中国
保証期間 ご購入日より1年間(保証書必要)
希望小売価格 販売終了
※1.曲面モニタ等、VESAの取り付け面が平らではないモニタは使用できないことがあります。ご購入前に取り付け面をお確かめください。
※ 本製品のアーム部分は全て組み立てた状態(一体型)で出荷されております。安全のため、アームの節部分のネジは取り外しができないよう固定されており、本製品の仕様です。無理に緩めるとモニター取り付け時に脱落する場合がございますので非常に危険です。(一部、モニタのチルト角を調整するモニター近くの横向きに設置されているネジは、固いですが6mmの六角レンチを使用する事で緩めることが可能です)
力の入るラチェット式 / ハンドル式の六角レンチをお持ちの方は、付属のレンチではなくお手持ちのレンチをご使用ください。(ビットは6mmです)
